中控系統雙聯展: 整合解決是關鍵

連結Blogger閱讀全文：http://x-able.blogspot.tw/2015/10/creator.html


自CREATOR品牌進駐群能以來，為我們帶來了包羅萬象的智慧中控系統使用情境，強大的通訊轉換相容性，能整合市面上絕大部份的電子產品控制能力，CREATOR中控主機採用CR-NET與WiFi兩種通訊架構，再藉由CREATOR觸控面板(可使用ios行動裝置)直接下達指令至中控主機，使一切設備如絲般的順暢運行。
這次的中控系統雙聯展，主題為兩間大學的多媒體視聽室，讓各位了解我們是如何使用不同的CREATOR中控系列產品，縝密的系統規劃並搭配產品組合後的完美成果。


雙聯展成果實景
這兩所大學建置了CREATOR系列中控系統，可搭配Apple iPad觸控面板，一次控制整區設備的電力與遙控功能，我們也特別重點列出核心規劃設備清單，

知名醫學大學- CREATOR中控設備規劃
	CREATOR CR-PGMIII可程式設計中央控制主機，
	CREATOR CR-POWERIII八迴路電源循序控制器
	CREATOR LT-7000C 六點四英吋彩色有線觸控面板
	Apple iPad 觸控面板

知名科技大學- CREATOR中控設備規劃
	CREATOR SPRO-CON9000可程式設計中央控制主機，
	CREATOR CR-POWERIII八迴路電源循序控制器
	Apple iPad 觸控面板

CREATOR兩大中控系統主機

機 種	CREATOR CR-PGMIII	CREATOR SPRO-CON9000
特 性	高性能，網路型	網路型
處理器	主頻高達667MHz的32位內嵌式處理器，ARM11 CPU，256M內存，1G Flash閃存。	主頻高達66MHz的32位內嵌式處理器
控制規格	8路獨立可編程的紅外發射接口，8路獨立可編程RS-232/422/485控制接口，8路弱電繼電器接口；8路數字輸入/輸出IO接口	紅外發射，8pin鳳凰公接口（每單路2PIN鳳凰接口）: RS-232/RS-422/RS-485:DB9公接口: USB,USB B型母接口: RELAY，8Pin鳳凰公接口; CRNET，4Pin鳳凰公接口; I/O，5 Pin鳳凰公接口; 以太網，RJ45接口:
通訊方式	CR-NET、CR-Link、Ethernet	CR-NET、CR-LINK、TCP/IP
紅外線	內嵌式紅外線學習器	內嵌式紅外線學習器
擴充插槽	有	無
適用控制面板	Apple iPad、 Apple iPhone、 CREATOR WiFi G7/G8pip、 CREATOR LAN G7、 CREATOR WiFi G7S、 CREATOR G21HD、 CREATOR LT-7000C 、	Apple iPad、 Apple iPhone、 CREATOR LT-7000C 、

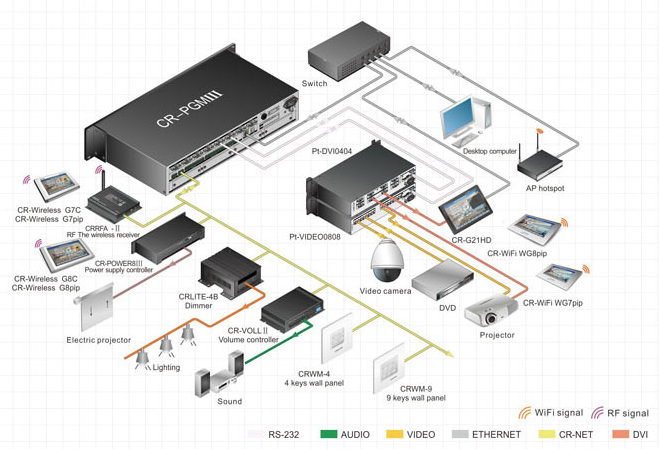

CREATOR CR-PGMIII 系統連接圖

CREATOR SPRO-CON9000系統連接圖

雙聯展UI介紹

知名醫學大學- UI介面功能說明
	系統首頁入口
	控制投影系統，包含投影機開關、投影幕升降、以及畫面訊號切換
	控制整場舞台燈光模式、以及觀眾席區的燈光
	三台球型攝影機控制



知名科技大學- UI介面功能說明
	系統首頁入口，可實現一鍵多功能執行模式，使得全場設備自動運作至情境模式狀態
	錄播設備控制，可選擇全畫面、雙畫面以及三畫面的影像訊號選擇，錄播的同時也可控制影片暫停、播放功能。
	影音設備控制頁，控制82"觸控螢幕、投影機、布幕的電源開關，也可預設畫面訊號選單。
