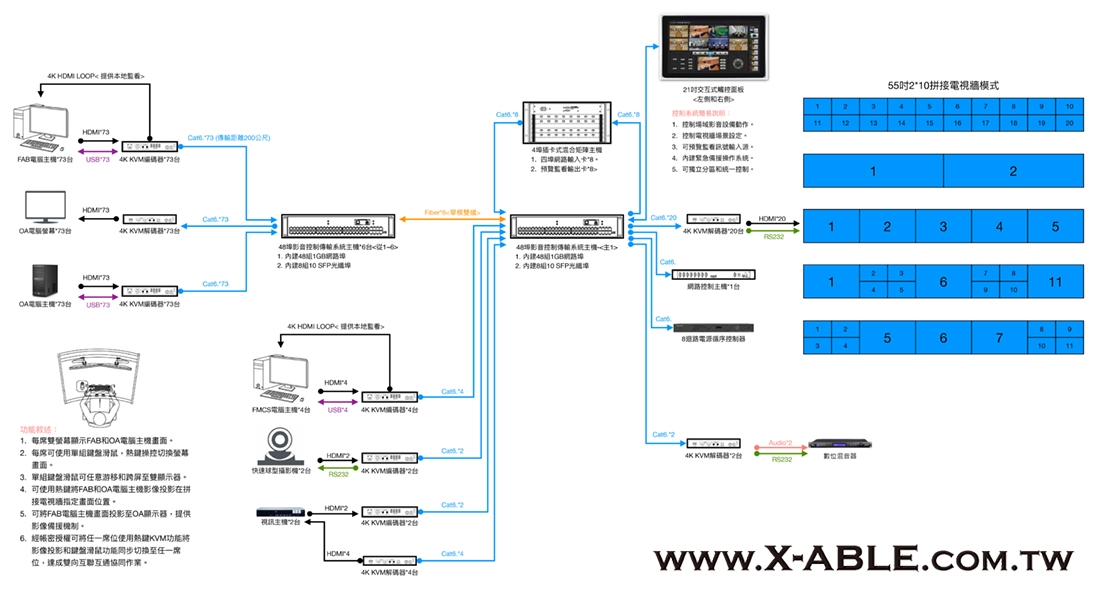

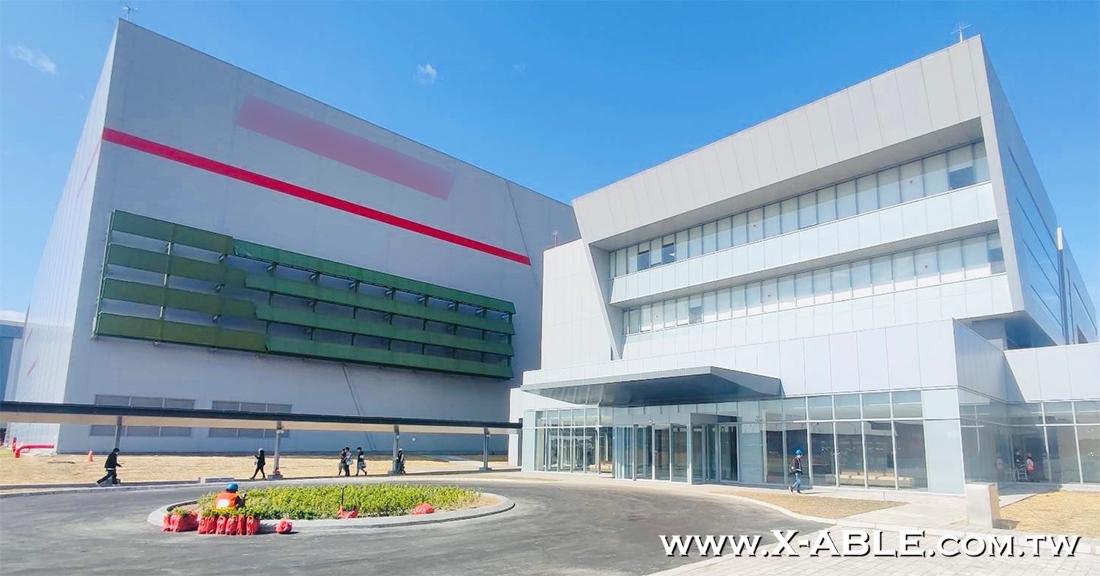

本案來到台灣知名上市櫃電子科技業,我們協助經銷商規劃建置一間協同作業管理戰情中心。系統內主要配置146台坐席電腦主機、55吋2x10電視牆與周邊影音設備,主系統搭載Husion湖森分佈式KVM協作管理平台,可將場域內任一輸入源訊號透過主控21吋交互式觸控面板操控投射至電視牆上,並在前方裝設兩台Husion DCU CV-HD 快速球形攝影機,使用於視訊會議和記錄。 分佈式KVM影音控制傳輸管理系統架構圖: 什麼是Husion湖森分佈式KVM協作管理平台? 「KVM」:Keyboard Video Mouse 的縮寫,意思是透過直接連接鍵盤、視訊和滑鼠,讓您能夠遠端存取和控制電腦/伺服器/工作站。 「坐席」:泛指操作員的工作區域,包括了操作人員、辦公席位以及辦公工具(電腦、滑鼠、鍵盤)。 所謂KVM坐席協作既是實現對遠端主機的操作時具有本地操作一樣的即時性,同時實現人機分離後坐席對異地資料的即時高速遠端拷貝。 優勢特色: 1. 人機分離- 統一機房放置,節省寶貴空間。降低環境熱量,提高系統穩定。集中管理操作,確保資料安全。解決淩亂操作坐席,提高形象。 2. 雙向備援- 主機和主機之間使用光纖線雙向傳輸資料,並擁有互相支援功能,A主機有任何異常狀況,B主機可即時上線恢復系統運作。 3. 跨屏操作- 支援單位操作人員透過一套鍵盤滑鼠對多台電腦的同步操作應用。同時可以透過滑鼠的滑動,輕鬆實現對不同電腦操作的快捷切換。 4. 作業流程- 廣播、連結、推送、獲取。 5. 跨場域系統融合- 解決跨網路、跨系統、跨應用,跨部門,多種類的資料應用,使操作人員能“快速、同時、比對”處理多個不同資料應用,同時實現操作人員之間的資訊交互(內容、對講、資訊)及協作相關事務。 6. 作業資訊依權限共享與協作- 業務數據應用為公有,實現資源分享,根據自身許可權任意調取分配。 7. 影音調度- 可將所有即時接入的訊號,同步進行視覺化預覽與回顯。並可一鍵預案,視覺化自由調度訊號。

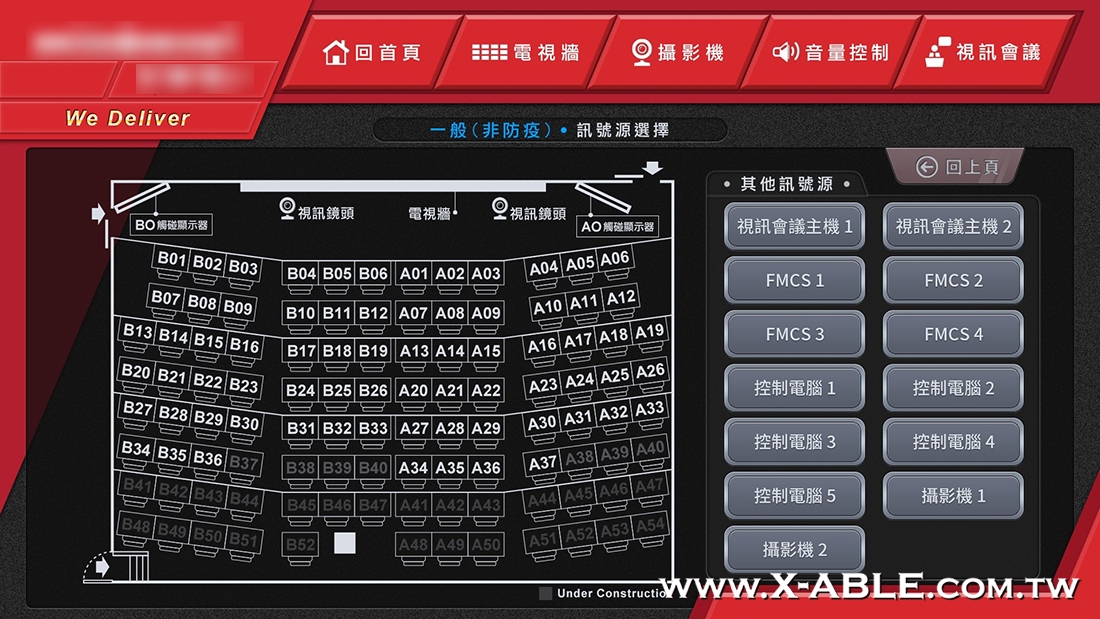

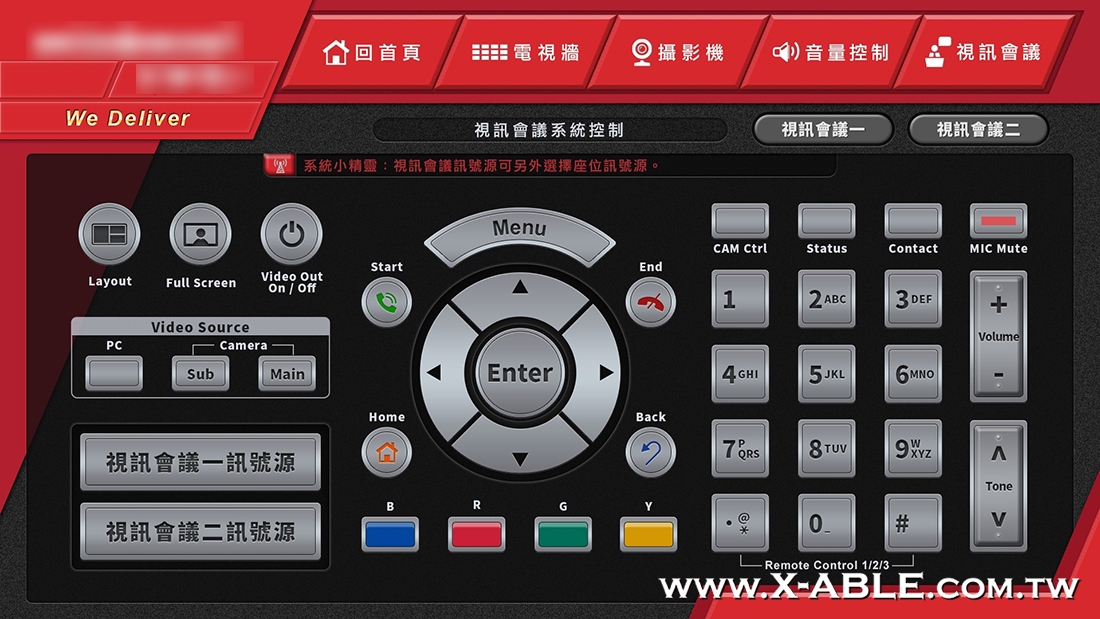

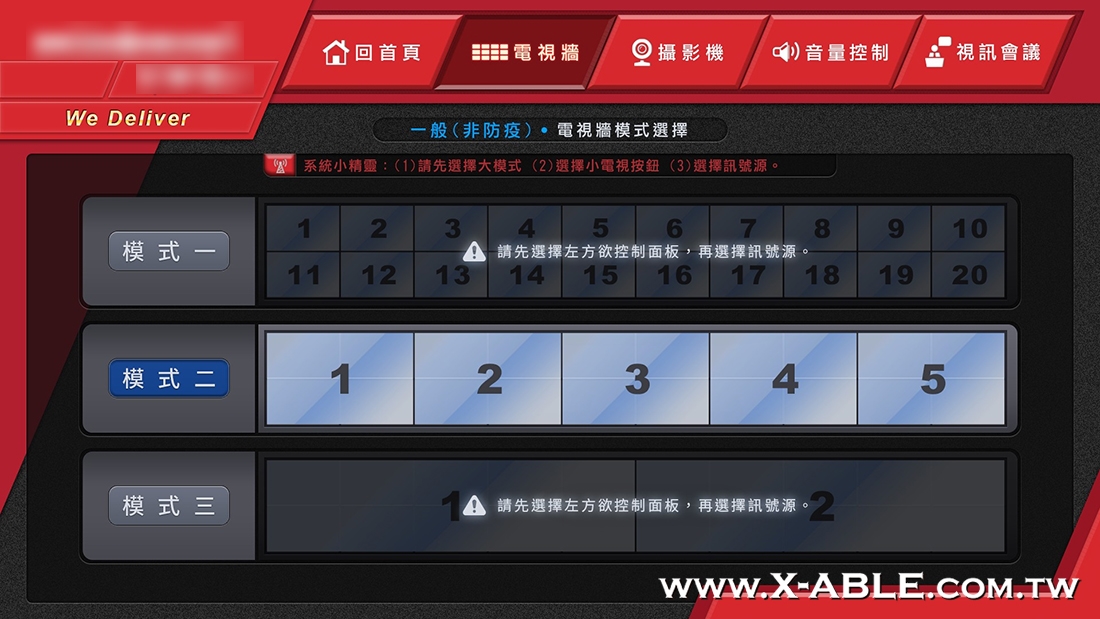

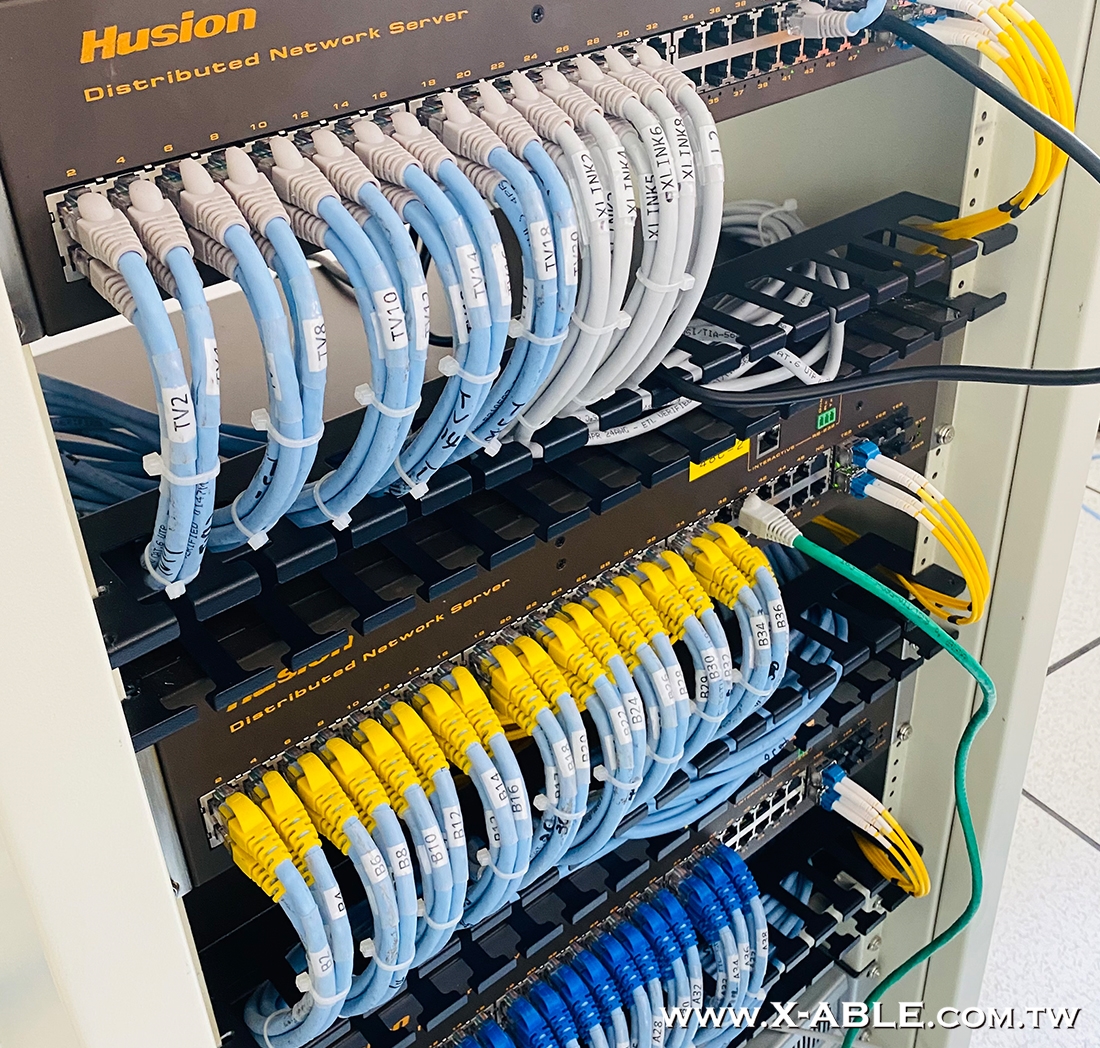

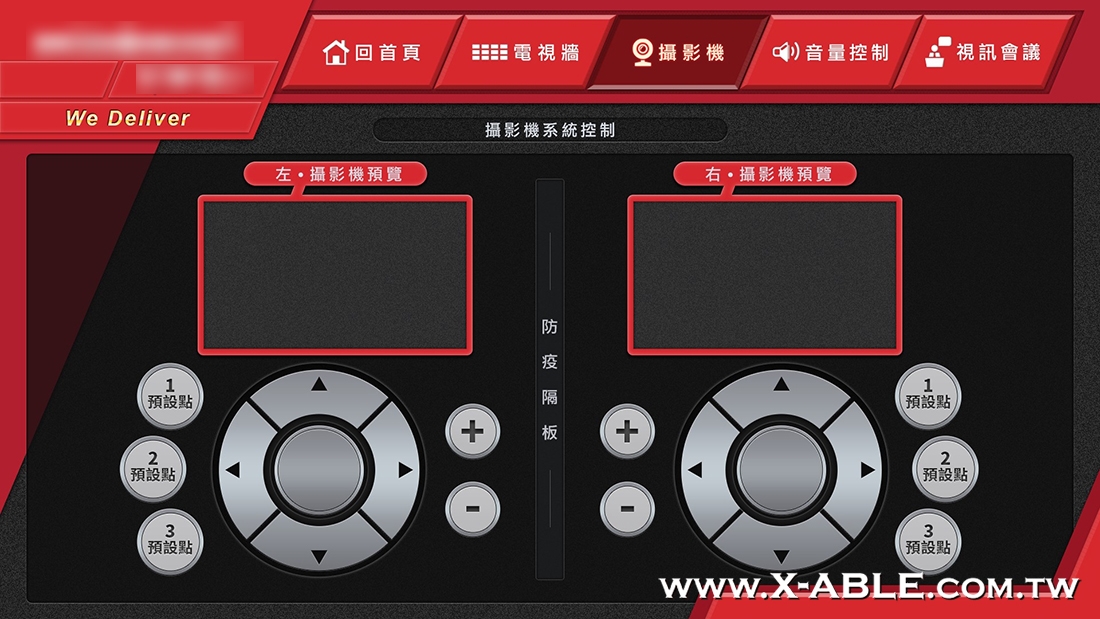

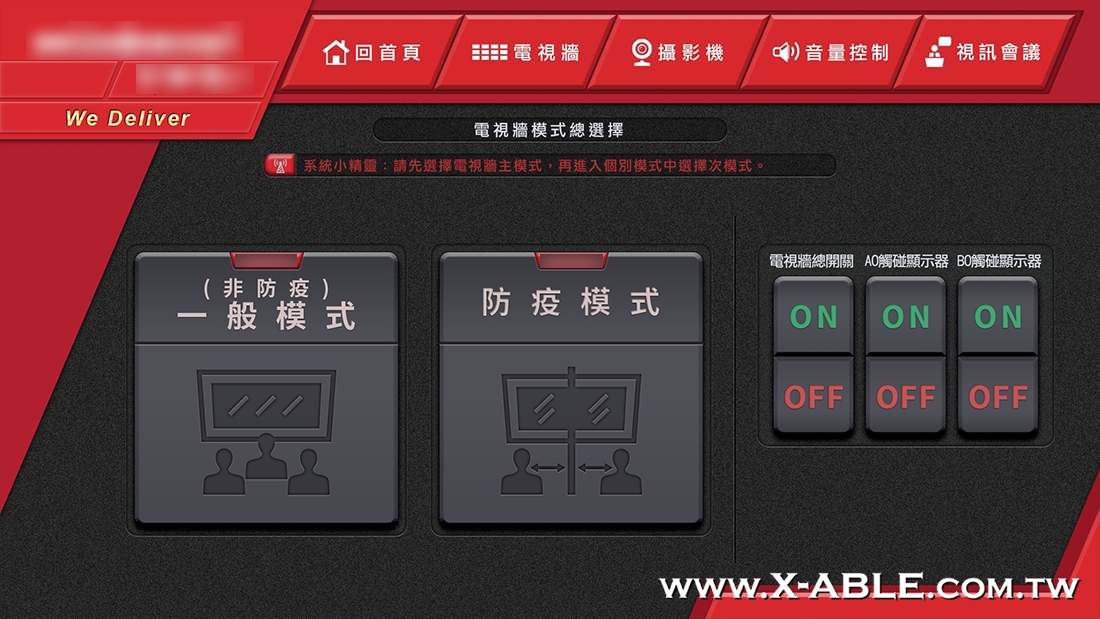

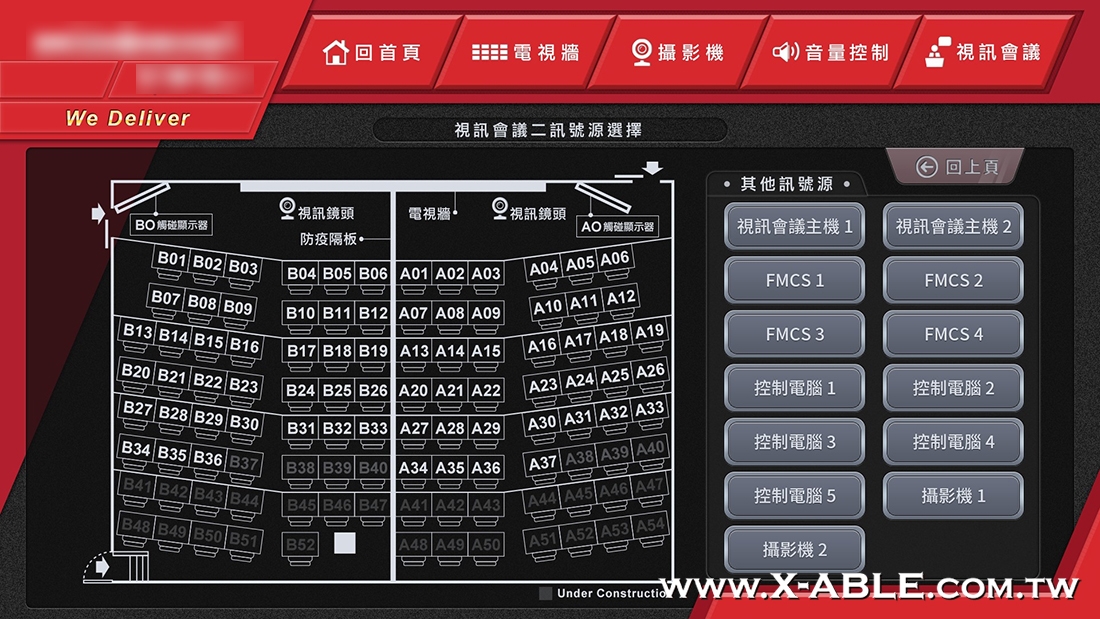

機櫃導覽: 協助規劃機櫃配置,井然有序的線材與機台,實現人機分離、多空間、跨場域的高速網路傳輸達成互聯互通的使用環境,稱之為-IMIS分佈式影音控制傳輸管理 客製化環控系統設計: 首頁設計- 配合企業LOGO形象,設計出獨一無二的控制頁面。 模式選擇- 一般模式 vs 防疫模式。依照業主需求客製化,讓使用者首先選擇所需模式,再進行細節調控。 電視牆- 進入電視牆後選擇所需模式,共有八種版型供選擇,隨後點下各別小電視設定訊號源。 進入各別訊號源設定頁面。除了右側基本訊號源外,並搭配 Husion湖森分佈式KVM協作管理平台,讓空間內所有的坐席訊號,皆可透過主控面板設定,將電腦畫面投射至電視牆上,進行同步協作。 在訊號源選擇中,點選大頁左側所需投射之坐席編號,便會跳出確認提醒,雙重確保電視牆預投射畫面。 攝影機- 電視牆左右配置兩台 Husion DCU CV-HD 快速球形攝影機,可各別設定拍攝預設點或手動調整位置,並能直接預覽畫面。 視訊會議- 搭配Husion DCU CV-HD 快速球形攝影機,可同時連線兩方外部訊號,並同樣能將場域內任一訊號傳送至外部訊號。 選擇左右方任一訊號,透過視訊會議功能,投射至外部訊號。
產品使用: Husion HDC IP10G-48C 48 埠分佈式網路影音傳輸系統主機*3 Husion HS-UHD-C/RX-A-K2 UHD 網路 KVM 編碼器*26 Husion HS-UHD-C/TX-A-K UHD 網路 KVM 編碼器*88 Husion HS-RT-1U2T 機架固定套件*44 Husion HS-RT-8T 編解碼器安裝配置機箱*4 Husion CCU DB21E-T 21.5 吋交互式彩色觸控面板*1 Husion CCU DNC3000 分佈式智慧型控制器*1 Husion CCU REL8plus 8迴路電源控制器*1 Husion HDC 2000 4 埠插卡式混合訊號矩陣主機(20 X 20)*1 Husion HDC 4i C/RX-AS 4 埠 IMIS 網路輸入卡*2 Husion HDC HBS-C2 流媒體交互通訊卡*2 Husion HDC KP16 16 鍵外置型矩陣控制面板*1 Husion DCU CV-HD 快速球形攝影機*2 Husion xPad Lincense 授權*1 Husion DVI/HDMI-TL DVI / HDMI轉接線 *114 Husion HGSFP-LC-2k *8 CREATOR PT-AV0404 *1
